Способы ориентирования на местности. Список использованных источников. На практике очень часто возникают ситуации, когда в кратчайшие сроки и с минимальным набором рабочих инструментов необходимо составить план местности, а постановка инструментальной съемки невозможна или нерентабельна. В этом случае прибегают к глазомерной съемке местности. Съемка бывает глазомерная маршрутная, когда делается схема узкой полосы местности, и площадная, когда производится съемка значительного участка местности. Глазомерная съемка производится с помощью планшета, визирной линейки и компаса на глаз, с небольшой степенью точности и применением самых простых приборов.

Папку- планшет можно заменить куском картона или фанеры размером 2. X 3. 0 см, на котором крепится кнопками бумага. Компас прикрепляется к планшету так, чтобы его нулевой диаметр был параллелен одному из краев планшета. Для удобства съемки самодельный планшет целесообразно прикрепить к ровной, заостренной палке длиной 1,2. Необходимо построить на узкой полоске картона масштаб шагов и привязать эту полоску ниткой к планшету. Для его построения надо знать величину своего шага в различных условиях, так как длина шага зависит от условий местности: уклона пути, состояния грунта на пути и др. Папка- планшет Рис.

Визирная линейка Рис. Масштаб шагов. На небольшом участке съемку ведут полярным способом с одной точки стояния (рис.

Нанесение точек полярным способом. Если участок местности имеет значительные размеры, то съемка ведется с нескольких точек стояния, по другому называемых переходных точек (рис. Каждая последующая переходная точка определяется прочерчиванием направления с предыдущей точки и откладыванием расстояний в масштабе съемки.

Удаленные предметы, видимые с точек стояния, можно наносить засечками (таким способом нанесен сарай). Рекомендуется вначале определить на планшете положение переходных точек, а уже затем вести с них съемку обычным полярным способом.

1. Углоначертательная съёмка местности, выполняемая с помощью простейших приборов: планшета с наклеенной на него бумагой и компасом и .

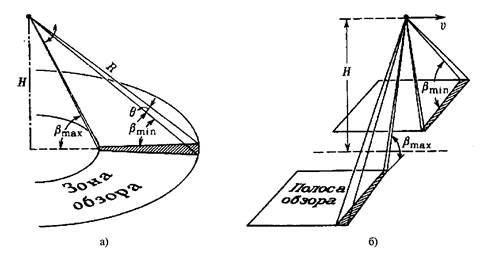

2. Картографы выполняют съёмку местности (наземную, воздушную или. Глазомерную съёмку проводят либо с одной точки, либо двигаясь по .
3. Способы съемки местности: Методическая разработка к уроку. Читать бесплатно книгу онлайн без регистрации в электронном виде на сайте .

Нанесение точек полярным способом с несколькими точками стояния. Методы обхода. При глазомерной съемке, как и при всякой другой, работу ведут от общего к частному, т. Периметр полигонов состоит из ходовых линий, которые намечают по дорогам, просекам и т. План глазомерной съемки (метод обхода). При площадной съемке открытой и холмистой местности опорные геодезические точки целесообразнее всего разбить (построить) методом геометрической сети. Базис выбирают в середине участка и измеряют тщательно шагами в двух направлениях.

Какую съемку использовать для составления плана местности, как составить план по глазомерной полярной съемке. Глазомерная съемка местности Аннотация. В данном методическом пособии описана процедура простейшей горизонтальной съемки местности . В таком случае вам нужно будет составить план местности «на глаз» с. Такой вид топографической съемки называют глазомерной съемкой. Главная · В начало · Каталог · Рефераты. Правда, для этого надо уметь ориентироваться в незнакомой местности — определять по компасу, солнцу, ночью по Полярной. Если же нет карты, то производит глазомерную съемку.

Затем прямыми засечками определяют другие точки геометрической сети, которыми могут быть отдельно стоящие деревья, углы строений, резко обозначенные изломы контуров и т. Желательно, чтобы они составляли примерно равносторонние треугольники и с них открывался хороший кругозор. Нужно помнить, что точка, определенная только двумя засечками, не имеет контроля. На такой точке следует побывать с планшетом и проверить правильность угла при ней. Если сеть значительно вытянута, то необходимо измерить второй базис. При этом направление АБ должно совпадать с намеченным маршрутом.

Установив планшет, съемщик намечает на нем точку А так, чтобы весь снимаемый участок удобно расположился бы на листе бумаги (планшета). Затем он засекает точку Б, т. Выполнив эту работу, съемщик идет вдоль выбранного направления, считая шаги. Дойдя до точки Б, он откладывает по масштабу шагов измеренное расстояние, определяя таким образом положение точки Б на планшете. Тогда исполнитель останавливается в такой точке Б линии АБ' с которой удобно продолжить маршрут (на рис. Документ Microsoft Word На Русском здесь. АБ с железной дорогой). Эта точка и считается затем за очередную точку хода, положение которой наносят на планшет.

Затем таким же способом съемщик намечает и определяет следующую точку В и т. Дойдя таким образом до последней точки хода Д (для замкнутого полигона - многоугольника), он засекает с нее первую точку А и измеряет до нее расстояние. Отложив это расстояние на прочерченном направлении, получают точку А', которая на планшете не будет совпадать с начальной точкой А. Амос Делегирование Полномочий.

Это расхождение обусловлено неизбежными ошибками, допущенными при измерении расстояний на местности, а также при построении их и углов на планшете. Если работа выполнена аккуратно, то полученная невязка - отрезок АА' не должна превышать 4 - 5 % периметра пройденного многоугольника.

Оно применяется при ориентировании по карте, аэроснимкам, приборам наземной навигации, при движении по азимуту. Стороны света обыкновенно находят по компасу, а при отсутствии его - по Солнцу, Луне, звездам и по некоторым признакам местных предметов. Угол между часовой стрелкой и направлением на цифру 1 на циферблате часов делится пополам прямой линией, которая указывает направление на юг. До полудня надо делить пополам ту дугу (угол), которую стрелка должна пройти до 1.

Определение сторон горизонта по Солнцу и часам. Чтобы найти Полярную звезду, надо сначала найти созвездие Большой Медведицы, напоминающее ковш, составленный из семи довольно ярких звезд. Затем через две крайние правые звезды Большой Медведицы мысленно провести линию, на которой отложить пять раз расстояние между этими крайними звездами, и тогда в конце этой линии найдем Полярную звезду, которая, в свою очередь, находится в хвосте другого созвездия, называемого Малой Медведицей. Став лицом к Полярной звезде, мы получим направление на север (рис. Определение сторон горизонта по Полярной звезде. Для приблизительного ориентирования нужно знать, что летом в первую четверть Луна в 1.

Определение сторон горизонта по луне и часам. Для этого нужно компасу придать горизонтальное положение, освободить от зажима стрелку, дать ей успокоиться. Тогда стреловидный конец стрелки будет направлен на север. Определение сторон горизонта по компасу. Определение магнитного азимута по компасу.

Магнитный азимут направления определяется с помощью компаса (рис. При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет.

Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет. В некоторых случаях, например для отыскания обратного пути, используют обратный магнитный азимут, который отличается от прямого на 1. Чтобы определить обратный азимут, нужно к прямому азимуту прибавить 1. Определение магнитного азимут направления на отдельно стоящее дерево. Определение горизонтальных углов по компасу. Вначале мушку визирного устройства компаса устанавливают на нулевой отсчет шкалы. Затем поворотом компаса в горизонтальной плоскости совмещают через целик и мушку линию визирования с направлением на левый предмет (ориентир).

После этого, не меняя положения компаса, визирное устройство переводят в направление на правый предмет и снимают по шкале отсчет, который будет соответствовать величине измеряемого угла в градусах. При измерении угла в тысячных линию визирования совмещают сначала с направлением на правый предмет (ориентир), так как счет тысячных возрастает против хода часовой стрелки. Главное в нем - тренированность зрительной памяти и умение мысленно откладывать на местности хорошо представляемую постоянную меру (5. Закрепив в памяти эти эталоны, нетрудно сравнивать с ними и оценивать расстояния на местности. Поэтому при измерении расстояний мысленно откладываемые отрезки (меры местности) будут уменьшаться соответственно удалению. При этом необходимо учитывать следующее.

Для расстояния 1. На местности, где много характерных ориентиров, часто вначале определяют точку своего стояния, а затем ориентируют карту, сличают ее с местностью.
